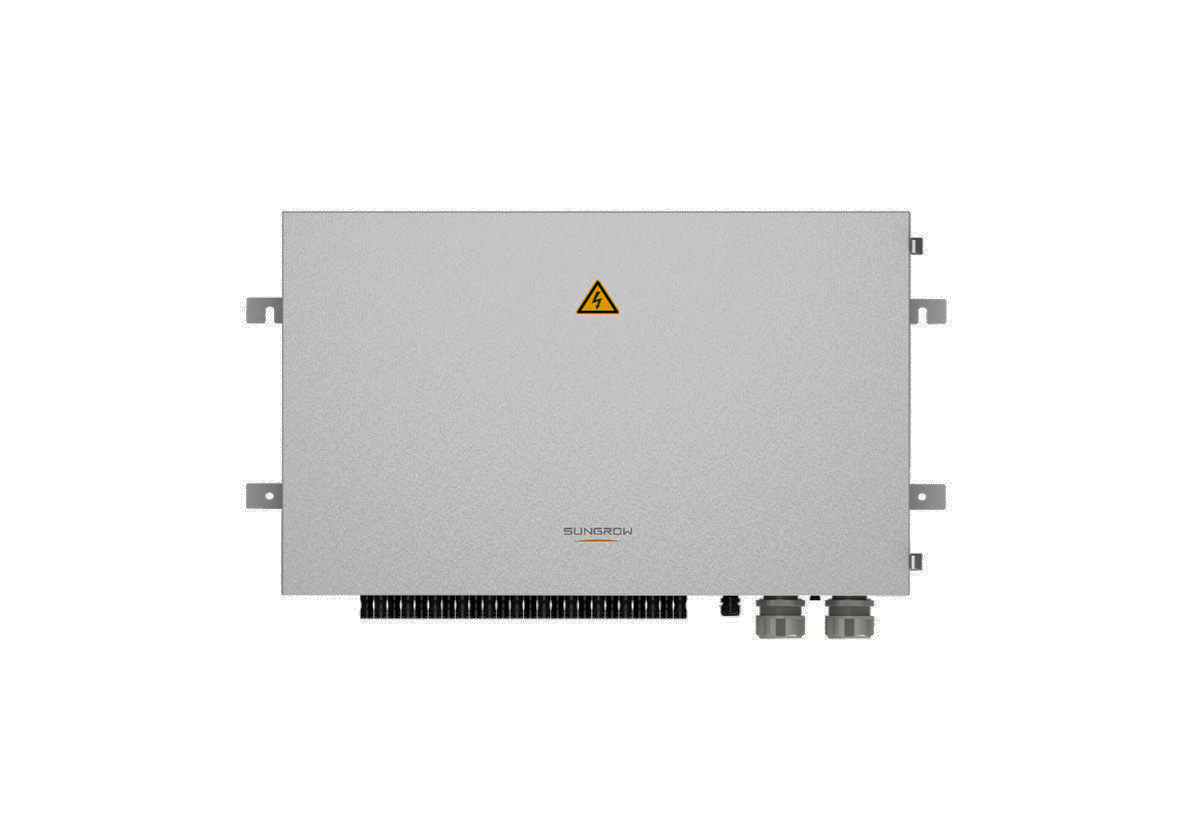

一 、产品概述
这是一款适用于1500V直流高压光伏发电系统的户外型汇流箱。其主要功能是将众多光伏组串（如16到24路）并联汇流，通过1路或2路总输出（具体看型号变种）连接到光伏逆变器，同时集成了必要的保护、监测和安全功能。

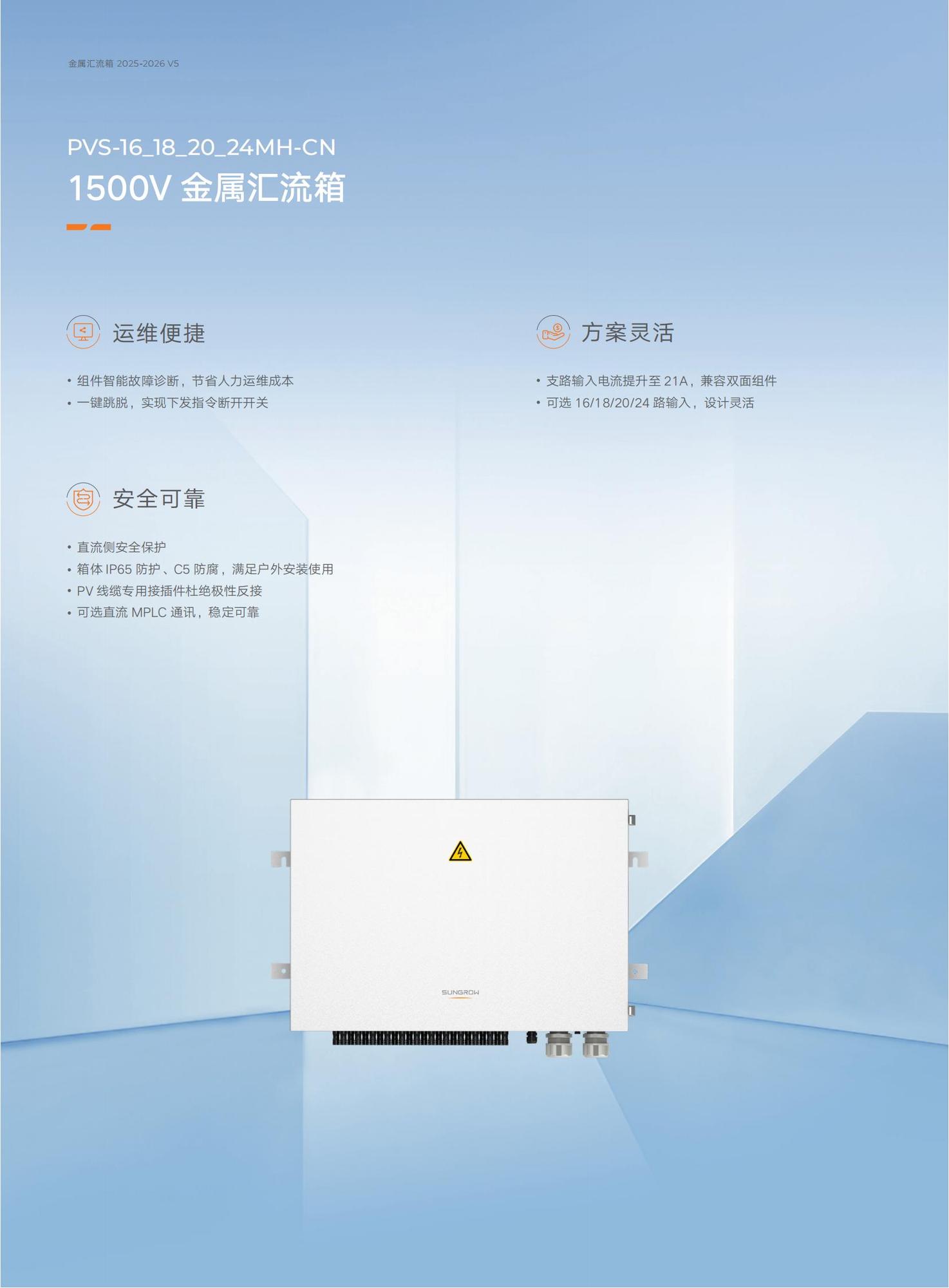

二、主要特点与功能
高等级防护:
全面的电气保护:
每路组串保险丝保护: 每路输入都配有高压直流熔断器，当单路组串出现短路等故障时，能迅速熔断，隔离故障，不影响其他正常组串发电。
防雷保护 (Surge Protection Device - SPD): 内置直流防雷器，防止雷击浪涌对设备造成损坏，保护电站安全。
断路器保护: 总输出端配有直流断路器，作为总开关和过载保护。
智能监控 (可选配):
许多现代汇流箱都集成了智能监控单元。
可以实时监测每路组串的电流、母线电压、箱内温度等参数。
可通过RS485通讯接口（常采用Modbus-RTU协议）将数据上传至监控系统或逆变器。
能够精确定位故障组串（如哪一路电流为零或异常），极大方便了电站的运维和故障排查。
其他安全设计:
耐高压设计: 所有元器件和绝缘材料均满足1500V DC的高压要求。
防水密封: 专业的密封条和电缆接头，确保长期防水可靠性。
泄流电路: 在断路器分断后，会自动泄放直流母线上的残余电荷，保证运维安全。
三、应用场景

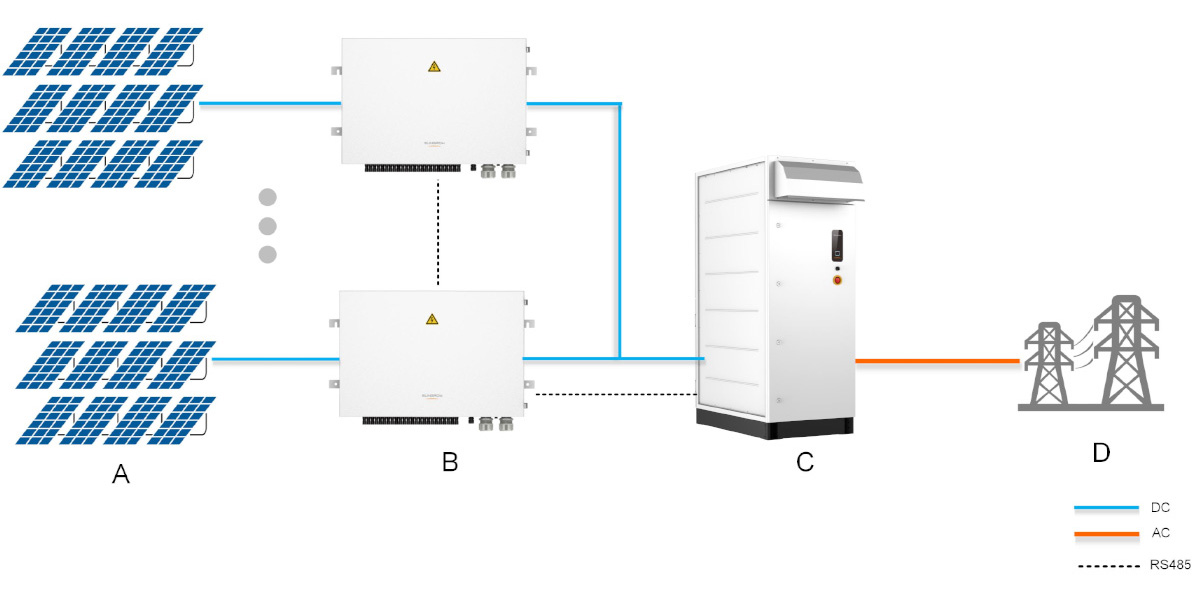

该汇流箱，主要应用于大中型光伏电站。采用户外设计，可满足大中型光伏电站模块化设计、快速安装的需要，保证光伏电站长期、可靠、高效、安全的并网发电。含光伏汇流箱的光伏发电系统如图所示。
光伏发电系统主要组成部分
简要工作流程为： 光伏阵列 (A) → 光伏汇流箱 (B) → 逆变器 (C) → 公共电网 (D)
四、内外观组成

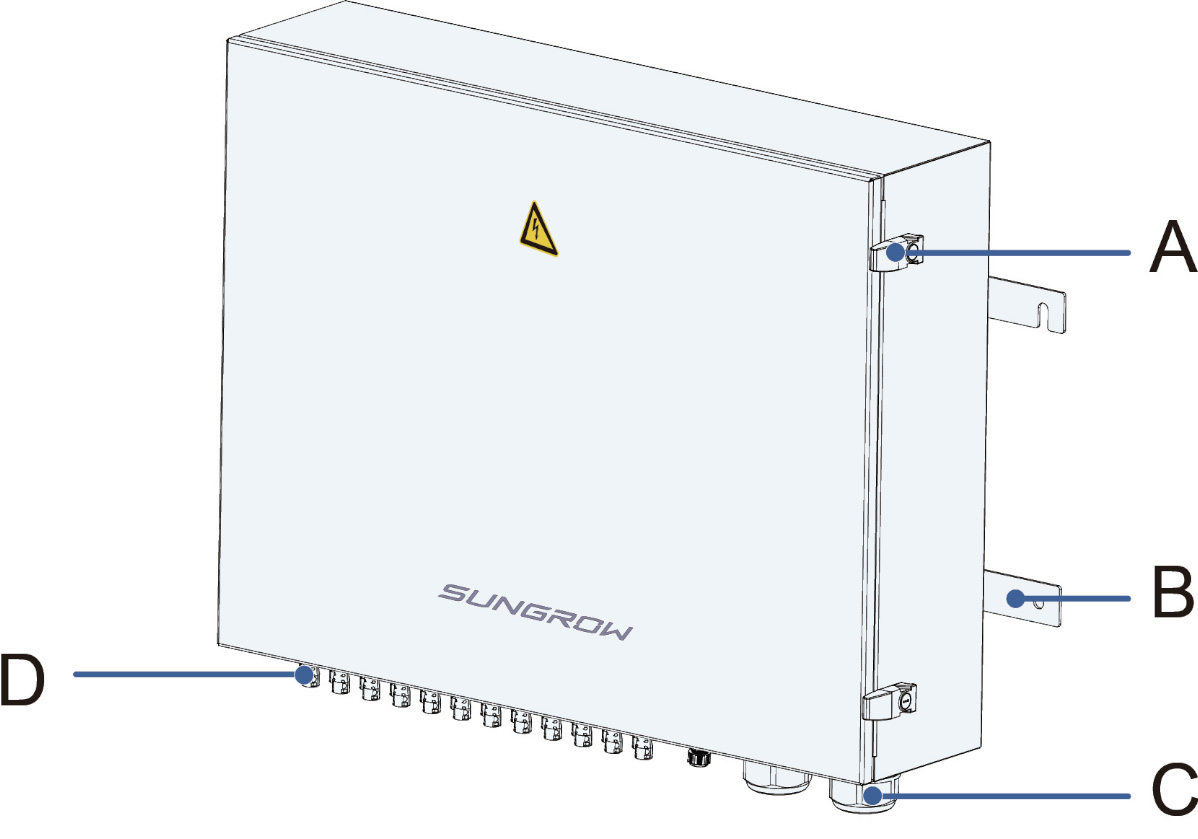

光伏汇流箱的外观如下图所示。
光伏汇流箱外部部件说明表

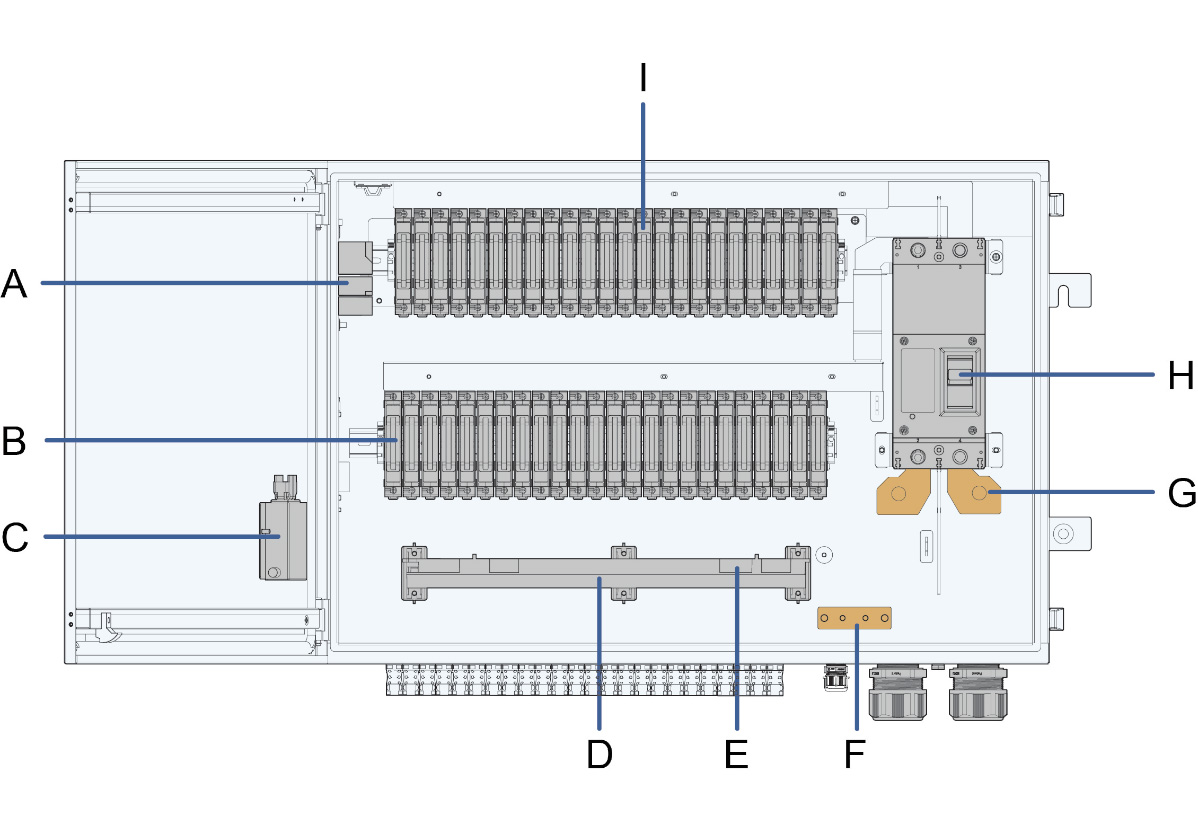

以PVS-24MH-CN为事，光伏汇流箱内部结构分别如下所示。
光伏汇流箱内部结构编号说明表
五、PVS系列光伏汇流箱技术参数表
1. 型号与电气参数
2. 通用参数
3. 配件及保护功能
| 功能/配件名称 | 配置情况 | 备注 |
|---|
| 光伏专用防雷模块 | 标配 | 用于防止雷击浪涌冲击 |
| 防雷器失效检测 | 标配 | 监测防雷器状态，失效后告警 |
| PV电池板供电 | 标配 | 设备工作电源直接从光伏组串获取，无需外部供电 |
| RS485通讯 | 标配 | 支持Modbus等协议，用于数据监控和传输 |
| 开关状态检测 | 标配 | 监测直流断路器的分合状态 |
| 并联拉弧保护 | 标配 | （仅配合阳光1+X逆变器使用） 增强直流电弧故障检测和关断能力 |
| 智能组串诊断 | 标配 | （仅配合阳光1+X逆变器使用） 精确定位故障组串，方便运维 |
| PV线缆专用接插件 | 标配 | 型号: JK03M2 |
| 直流MPLC通讯 | 选配 | （仅配合阳光1+X逆变器使用） 电力线载波通信，可省去通信线缆 |
六、应用场景：全分布式场景覆盖
（一）工商业屋顶光伏
针对厂房、仓库等工商业屋顶 “面积大、负荷稳定” 的特点，PVS-20/24MH-CN 可通过多台并联实现大容量装机，支持与企业自用负荷联动，降低市电采购成本；宽电压适应能力可应对工业电网波动，IP65 防护与 C4 防腐设计可抵御屋顶高温、粉尘等环境影响，保障长期稳定运行。
（二）户用光伏
户用场景中，PVS-16/18MH-CN 以 “轻便易装、智能可控” 成为优选：机身重量≤43kg，2 人即可完成安装；支持 Wi-Fi 直连 “阳光小智” APP，业主可实时查看发电量、收益明细，故障自动报警，无需专业运维知识即可轻松管理。
（三）小型地面与农光互补
在小型地面电站、农光互补项目中，该系列产品的宽温运行能力可适应户外极端温度，防沙尘、防雨淋的 IP65 防护设计适配野外环境；多功率档位可根据地块面积灵活组合，1.5 倍超配设计可充分利用光照资源，提升项目整体收益。
（四）公共建筑光伏
学校、医院、办公楼等公共建筑屋顶面积有限且对设备可靠性要求高，PVS 系列紧凑设计可节省安装空间，多重安全保护机制符合公共场景安全标准，同时通过智能监控平台实现多栋建筑光伏系统集中管理，简化运维流程。
