一、产品概述

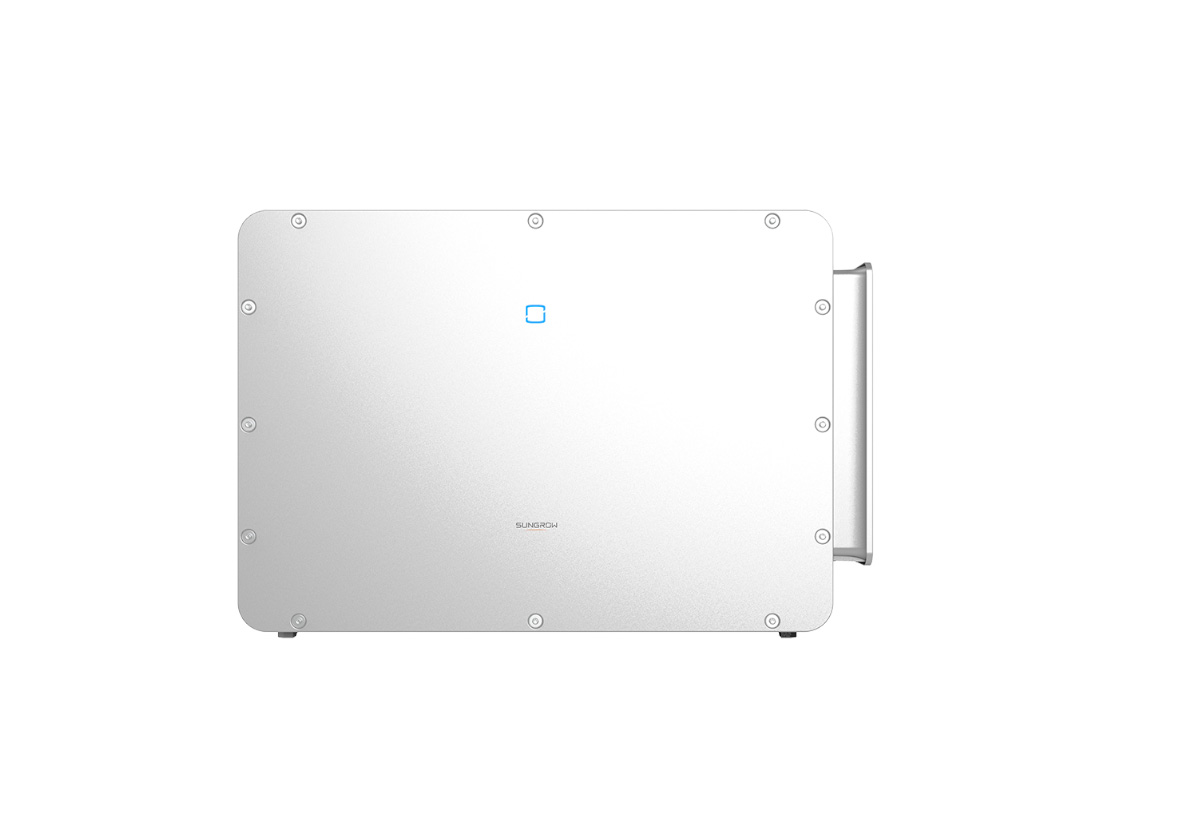

SG320HX-20 是一款专为现代光伏电站设计的组串式逆变器，它能够将光伏组件产生的直流电高效、稳定地转换为交流电，并实现与电网的安全并网。该产品采用了先进的功率转换技术和智能控制算法，具备卓越的电气性能和强大的功能特性，可广泛应用于大型地面电站、分布式光伏电站以及工商业屋顶光伏项目等多种场景。
二、产品特点与优势
（一）高效发电，创造更多价值

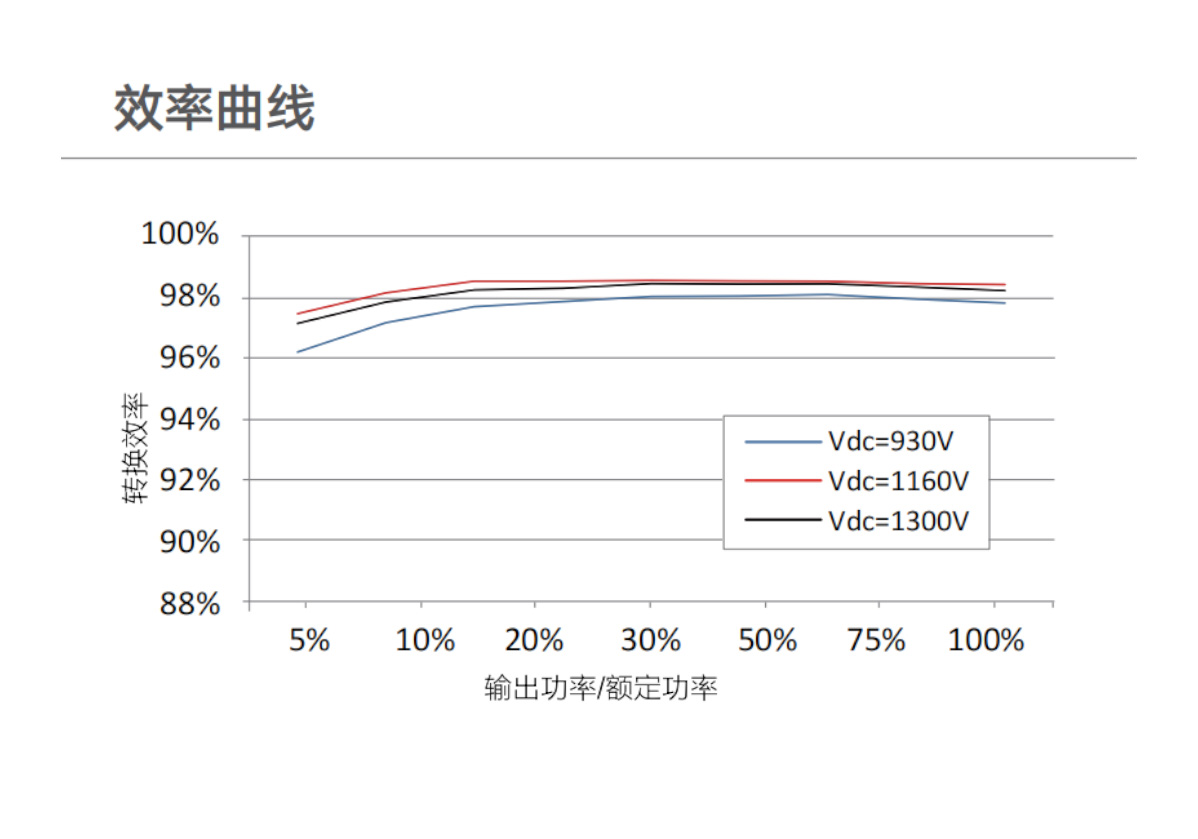

1.超高转换效率：SG320HX-20 的最大效率可达 99.043%，中国效率不低于 98.56%。如此高的转换效率，意味着在相同的光照条件下，该逆变器能够将更多的直流电转换为交流电输出，从而大大提高了光伏电站的发电量，为用户创造更多的经济价值。
2.优化的 MPPT 技术：该逆变器配备了最大 6 路 MPPT（最大功率点跟踪），MPPT 电压范围为 500V - 1500V。MPPT 技术能够实时跟踪光伏组件的最大功率输出点，确保在不同的光照强度、温度和阴影条件下，光伏组件都能始终工作在最佳状态，从而有效提升复杂地形下的发电量。此外，每路 MPPT 最大可接入 5 组串，最大输入电流为 6×75A，能够充分适应不同的容配比设计，满足多样化的项目需求。
3.支持大功率组件接入：最大 30 路输入设计，可轻松适配市场上的大功率光伏组件，包括 500Wp 以上的双面组件。这不仅提高了系统的功率密度，减少了组件和线缆的使用数量，降低了系统成本，同时也为未来光伏组件功率的进一步提升预留了空间。
（二）智慧友好，提升运维体验
1.精准的组串检测及 I-V 扫描：SG320HX-20 具备组串检测及 I-V 扫描功能，能够快速、精确定位异常组串。通过对每一串光伏组件的电流、电压进行实时监测和分析，一旦发现组串出现故障或性能异常，逆变器能够及时发出警报，并提供详细的故障信息，帮助运维人员迅速找到问题所在，大大缩短了故障排查时间，提高了运维效率。
2.交直流双电源冗余设计：为确保逆变器在各种工况下都能稳定运行，SG320HX-20 采用了交直流双电源冗余设计。即使在交流电源出现故障的情况下，逆变器仍可通过直流电源维持基本的监控和通信功能，实现 24 小时不间断的状态监控。这一设计极大地提高了系统的可靠性和稳定性，保障了光伏电站的持续运行。
3.出色的电网适应性：该逆变器具有优秀的电网适应性，无功响应小于 20ms，远远优于国标要求。在电网电压波动、频率变化等复杂情况下，它能够快速、准确地调节自身的输出功率和无功功率，确保与电网的稳定连接，有效提高了光伏电站在弱电网环境下的运行稳定性。此外，有功满载时功率因数可达 0.9，支持夜间 SVG（静止无功发生器）功能，可在夜间电网负荷较低时向电网注入无功功率，优化电网电能质量，提升电网的运行效率。
（三）节省投资，降低系统成本
1.线缆成本优化：支持铝线接入，相比传统的铜线，铝线具有成本低、重量轻的优势，使用铝线可有效节省交流线缆成本。同时，逆变器集成了跟踪电源及通讯接口，减少了额外的线缆铺设需求，进一步降低了线缆及施工成本。
2.先进的通讯技术：采用 PLC（电力线载波）通讯技术，利用现有的电力线路进行数据传输，无需单独铺设通讯线缆，不仅节省了通讯线缆成本，还简化了系统布线，降低了施工难度和工作量，缩短了项目建设周期。
（四）安全可靠，保障长期运行
1.高防护等级与防腐设计：整机具备 IP66 防护等级，能够有效防尘、防水、防外物侵入，即使在恶劣的户外环境下也能正常工作。同时，其防腐等级达到 C5 设计标准，可抵御高盐雾、高湿度等腐蚀性环境的侵蚀，确保逆变器在海边、沙漠等特殊环境中长时间稳定运行，大大延长了设备的使用寿命。
2.多重安全保护功能：SG320HX-20 配备了直流脱扣开关，当检测到直流侧出现异常电流或短路故障时，能够迅速切断直流电路，有效保护设备和人员安全。此外，该逆变器还具备孤岛保护、低电压穿越、直流反接保护、交流短路保护、漏电流保护等多种完善的保护功能，全方位保障光伏电站的安全运行。
3.智能散热设计：采用 IP68 智能风扇散热技术，风扇具备良好的防水、防尘性能，可在恶劣环境下可靠运行。智能风扇根据逆变器内部温度自动调节转速，实现精准散热，有效降低了逆变器的温升，提高了设备的稳定性和可靠性，延长了设备的使用寿命。
三、技术参数
（一）输入（直流）
1.最大输入电压：1500V
2.最小输入电压 / 启动电压：500V/550V
3.额定输入电压：1080V
4.MPPT 电压范围：500V - 1500V
5.MPPT 数量：6
6.每路 MPPT 最大输入组串数：5
7.最大输入电流：6×75A
8.最大直流短路电流：6×125A
（二）输出（交流）
1.额定输出功率：320kW
2.最大输出功率：352kW
3.最大输出视在功率：352kVA
4.最大输出电流：254A
5.额定电网电压：3/PE，800V
6.电网电压范围：640 - 920V
7.额定电网频率：50Hz/60Hz
8.电网频率范围：45 - 55Hz/55 - 65Hz
9.直流分量：<0.5 % In
10.功率因数：>0.99（额定功率下）
11.功率因数可调范围：0.8 超前 - 0.8 滞后
12.馈电相数 / 输出端相数：3 / 3
（三）通用参数
1.尺寸 (WHD)：1148x779x371 mm
2.重量：≤106kg
3.安装方式：壁挂式
4.隔离方式：无变压器
5.防护等级：IP66
6.夜间自耗电：<6W
7.工作温度范围：-30 - 60 ℃
8.工作湿度范围：0 - 100%
9.冷却方式：智能强制风冷
10.最高工作海拔：5000m（＞4000m 降额）
11.显示：LED，Bluetooth +APP
12.通讯：RS485/PLC
13.直流端子类型：CT75A-1T（中航）
14.交流端子类型：OT/DT 压接端子（最大 400mm²）
15.符合标准：IEC 62109-1，IEC 62109-2，IEC 61727，IEC 62116，NB/T 32004-2018，GB/T 37408-2019
四、应用场景
1.大型地面光伏电站：在大型地面光伏电站项目中，SG320HX-20 凭借其高功率输出、高效发电能力以及出色的电网适应性，能够充分发挥规模优势，实现大规模的电能转换和并网。其强大的 MPPT 功能和组串检测能力，可有效应对复杂地形和不同光照条件下的发电需求，确保电站长期稳定高效运行。
2.分布式光伏电站：对于分布式光伏电站，SG320HX-20 的灵活设计使其能够很好地适应各种不同规模和布局的项目。无论是工业厂房、商业建筑还是公共设施的屋顶光伏系统，该逆变器都能通过其多 MPPT 设计和智能监控功能，实现对不同组串的精准控制和管理，提高发电效率，同时降低运维成本。
3.工商业屋顶光伏项目：在工商业屋顶光伏项目中，SG320HX-20 的高防护等级和防腐设计使其能够在恶劣的户外环境下可靠运行。其支持铝线接入和 PLC 通讯等节省投资的特性，可帮助企业降低项目建设成本。此外，通过实时监控和故障诊断功能，企业能够及时了解光伏系统的运行状态，保障电力供应的稳定性，降低用电成本，实现节能减排目标。
