产品介绍

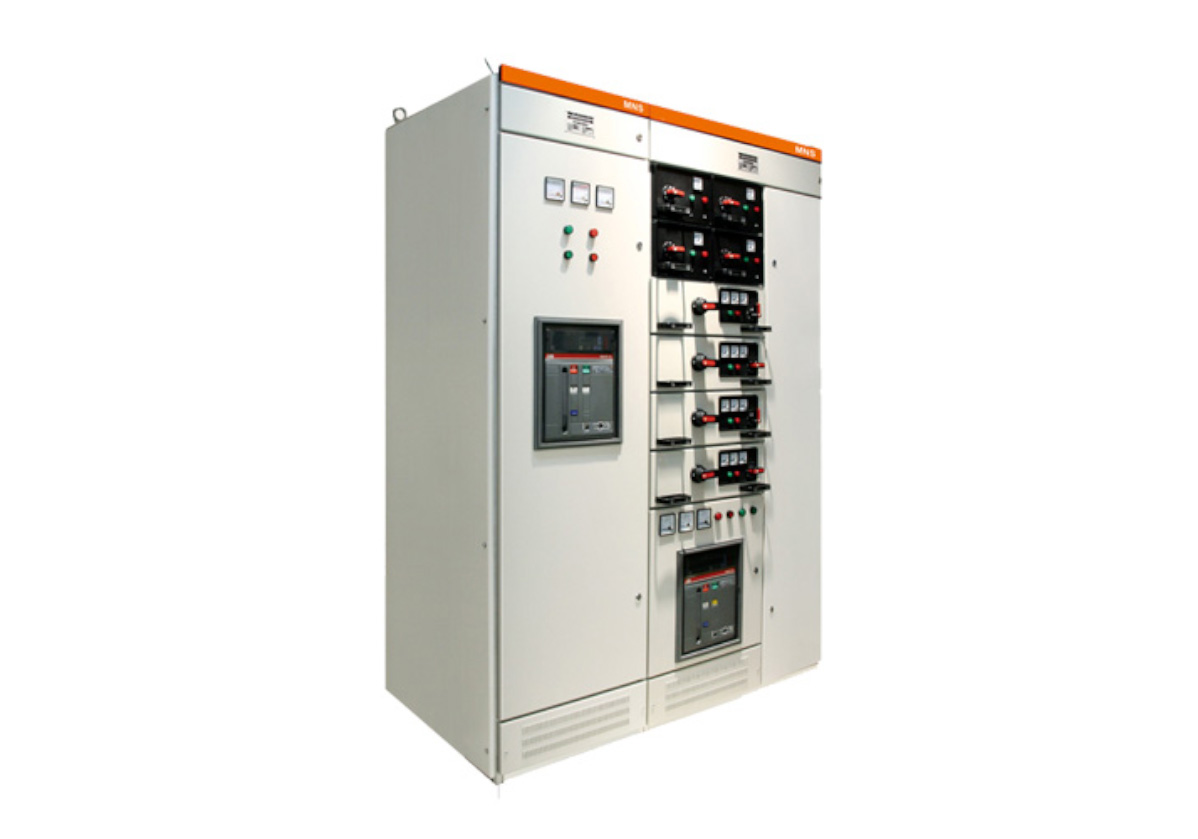

一、 什么是MNS型低压抽出式开关柜？
MNS 是一个产品型号代号，其含义为：
• M - 模块化（Modular）
• N - 标准化（Normalized）
• S - 开关柜（Switchgear）
它是一种采用标准模数（C=25mm）组装、结构高度模块化的低压成套开关设备。其核心特点是功能单元（如断路器、接触器等）可以像“抽屉”一样抽出或插入，便于安装、维护和更换，最大限度地减少停电时间。
二、 主要结构特点
MNS柜体由一系列功能各异的模块化单元组合而成，主要包括：
1. 柜体结构：
◦ 框架：采用C型材（以25mm为模数）通过三通、角连接器等高强度螺钉组装而成，结构坚固，灵活性高。
◦ 防护等级：通常为IP30、IP40，内部小室可达更高的防护等级（如IP54），有效防止灰尘和水的侵入。
◦ 分区设计（Form分隔）：这是其安全性的核心。柜体严格分为四个相互隔离的独立小室：
■ 水平母线室：位于柜体顶部或后上部，安装主母线。
■ 垂直母线室：位于柜体中部左侧或右侧，安装垂直分支母线。
■ 设备（功能单元）小室：位于柜体前部，用于安装抽屉单元。
■ 电缆室：位于柜体后下部，用于进出线电缆的连接。
这种分隔确保了操作人员的安全、便于故障隔离和散热管理。
2. 抽屉单元（核心特征）：
◦ 抽屉是安装各种电器元件（断路器、接触器、仪表等）的可移动部件。
◦ 工作位置：抽屉推入，主回路和二次回路均可靠接通，设备可正常运行。
◦ 试验位置：抽屉拉出至一定位置，主回路断开，但二次回路仍然接通。可在此位置进行开关的分合闸试验、保护设定和信号调试，无需接通主电源，非常安全。
◦ 分离/断开位置：抽屉进一步拉出，主回路和二次回路全部断开。
◦ 抽出位置：抽屉可完全抽出柜外，便于维修或更换。
◦ 机械联锁：具有完善的联锁机构，确保只有在“分闸”状态下才能操作抽屉，防止带负荷抽插。
3. 母线系统：
◦ 水平母线：通常布置在柜顶，采用高强度阻燃型绝缘材料支撑，额定电流可达 several thousand Amperes。
◦ 垂直母线：采用“夹缝式”或“ sandwich”结构，具有良好的动热稳定性和高防护等级，确保与抽屉单元接插的安全可靠。
三、 主要技术参数
四、 应用领域
MNS柜因其灵活性和可靠性，被广泛应用于各种需要高效率配电和电机控制的场合：
• 发电厂：厂用电系统。
• 变电站：低压侧配电。
• 工矿企业：作为动力配电中心（PC）和电动机控制中心（MCC）。
• 高层建筑：楼宇的配电室、水泵、风机、空调等设备的控制。
• 机场、港口、医院等对供电可靠性要求高的场所。
五、 优点与缺点
优点：
1. 高可靠性：结构坚固，分区设计，安全系数高。
2. 高灵活性：模块化设计，方案组合非常灵活，易于扩展和改造。
3. 维护方便：抽屉式设计，故障回路可快速隔离和更换，大大缩短停电时间。
4. 安全性好：具有完善的联锁机构和隔离措施，有效保护人员和设备安全。
5. 技术成熟：市场保有量大，备品备件充足，技术人员熟悉。
缺点：
1. 成本较高：相比固定式开关柜（如GGD），其结构复杂，制造成本和价格更高。
2. 体积较大：由于需要抽屉操作空间，整体尺寸相对固定式柜更大。
3. 对安装环境要求较高：需要安装在清洁、干燥、无震动的配电室内。
六、 与其他柜型的比较（如GCK、GCS）
MNS、GCK、GCS都属于抽出式低压开关柜，技术上同源，但各有侧重：
• MNS：技术源自ABB，市场占有率最高，被认为是行业标杆，性能稳定，通用性强。
• GCS：中国自主开发（森源电气），水平母线后置，抽屉模数更小（E=20mm），同等尺寸下可安装更多回路，但母线动稳定性相对MNS稍弱。
• GCK：较早的国产化产品，技术相对老旧，结构强度和标准化程度不如MNS和GCS，目前新建项目中使用较少。
