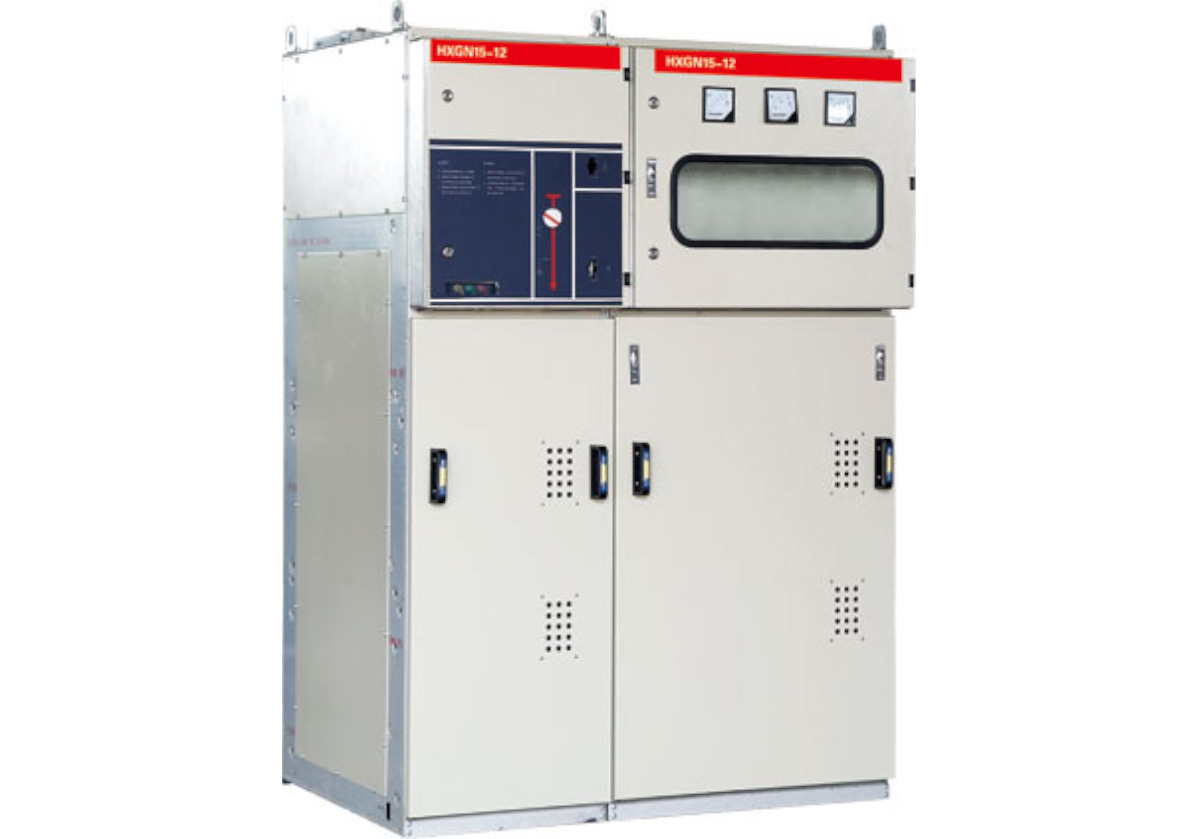

HXGN15-12(SF6)型单元式交流金属封闭环网开关设备

产品说明

一、型号含义解析 (HXGN15-12(SF6))

按照中国国家标准（GB）的命名规则，其型号可以拆解为：

• H： 环网 (Huanwang)

• X： 箱式 (Xiangshi)

• G： 固定式 (Guding) - 指主开关的安装方式为固定安装，非移开式（手车式）。

• N： 户内 (Nei) - 室内使用。

• 15： 设计序号。

• 12： 额定电压 12kV。

• (SF6)： 灭弧和绝缘介质 为 六氟化硫 (SF6) 气体。这通常是针对其负载开关或断路器而言。

因此，HXGN15-12(SF6)可以理解为：“10千伏电网、放在配电室里的、采用固定式结构和先进SF6气体绝缘的紧凑型高压开关柜”。

二、主要结构特点

1. 金属封闭： 外壳和隔板由优质钢板或铝合金板经钣金加工后组装而成，结构坚固，防护等级高（通常IP2X或更高），能有效防止人员触及带电部件和防止异物侵入。

2. 单元式 (模块化)： 这是该设备的核心特点。整个开关柜由多个功能单元（模块）组合而成，最常见的标准单元有：

   • 电缆进出线单元： 通常包含负荷开关、接地开关、熔断器（可选）。

   • 计量单元： 用于安装电压和电流互感器，连接电能表。

   • TV (电压互感器) 单元： 用于提供测量和保护用电压信号。

   • 母线分段单元： 用于连接两段母线。
     这种设计使得主回路方案组合灵活，便于扩展和改造。

3. SF6 作为绝缘和灭弧介质：

   • 绝缘： 开关的主导电部分（如负荷开关、母线、连接件）被密封在一个充满较低压力SF6气体的不锈钢壳体内。SF6具有优异的绝缘性能，使得开关结构非常紧凑，大大减小了柜体尺寸。

   • 灭弧： 负荷开关采用SF6气体灭弧，灭弧能力强，寿命长，操作过电压低，性能可靠。开关的操作机构通常通过密封轴与气箱内的动触头相连。

4. 固定式安装： 柜内的主要电器元件（如负荷开关、熔断器）都是固定安装的，结构简单，成本较低。维护时需要停电进行。

5. 三工位负荷开关： 这是环网柜的核心部件。它将“接通”、“断开”、“接地”三个功能集成在一个开关上，通过机械联锁确保操作顺序正确（如：不接地不能合闸，防止带地线送电），安全可靠。

6. “五防”联锁功能： 具备完善的防误操作联锁装置，是高压开关设备安全性的关键保障。

   • 防止误分、误合断路器/负荷开关。

   • 防止带负荷分、合隔离开关（或插头）。

   • 防止接地开关处于闭合位置时关合断路器/负荷开关。

   • 防止带电合接地开关。

   • 防止误入带电间隔。

三、主要技术参数

四、主要应用场合

• 10kV配电网的环网供电节点： 作为环网供电单元的开闭所，分配电能。

• 工矿企业、住宅小区、大型建筑： 作为10kV供电系统的终端变电站的高压开关柜，用于受电和配电。

• 箱式变电站（预装式变电站）： 作为箱变的高压部分。

• 放射式电网的线路分段和连接。

五、优点与局限性

优点：

• 结构紧凑： 因采用SF6绝缘，尺寸远小于传统空气绝缘开关柜（如KYN28A），节省空间。

• 安全可靠： 全密封、全绝缘结构，不受外界环境（如凝露、污秽、小动物）影响；“五防”联锁完善。

• 免维护： SF6气箱内的触头免维护，寿命期内无需检修。

• 操作简单： 弹簧操动机构，既可手动也可电动操作。

局限性/注意事项：

• 气密性要求高： 需定期监测SF6气体压力，发生泄漏会影响性能。

• 故障检修不便： 内部为固定式结构，一旦主开关发生故障，维修或更换不如手车式开关柜方便。

• 环保问题： SF6是一种强效温室气体，其回收和处理需遵循环保规定。
