组串式PCS储能变流器

概述

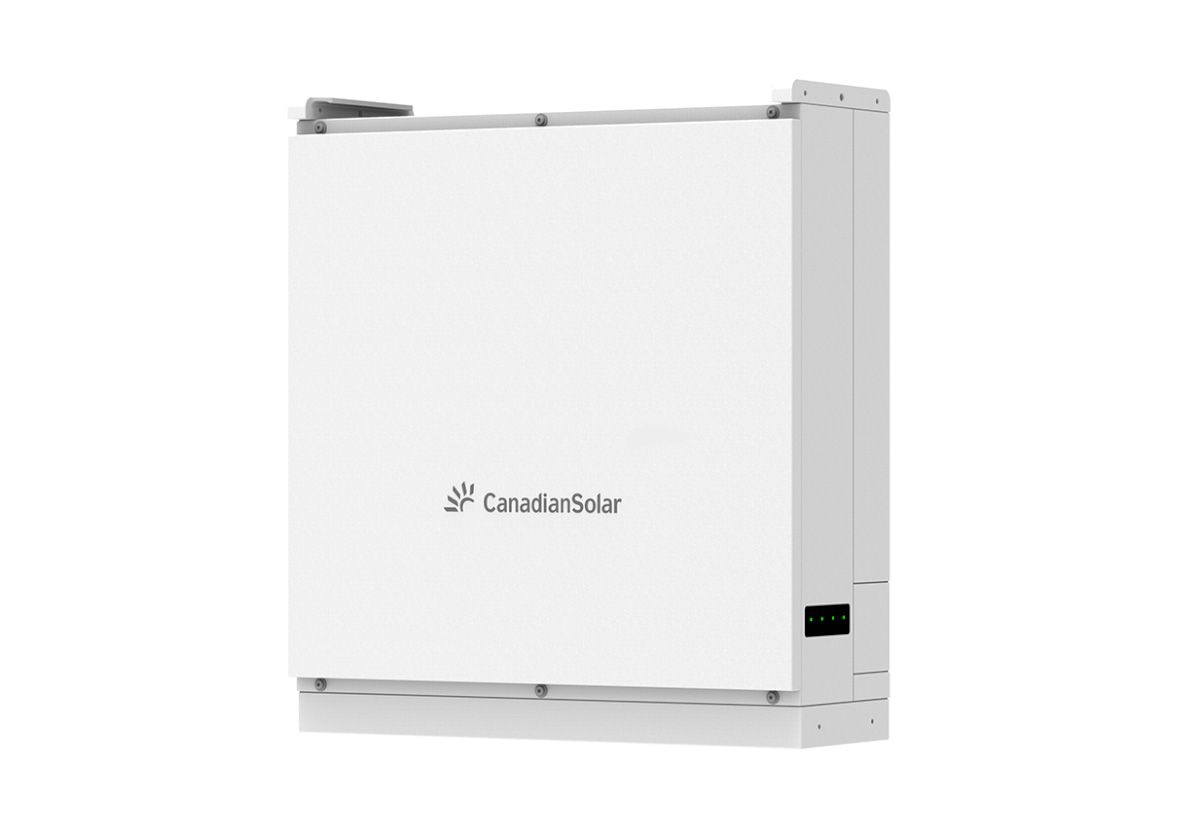

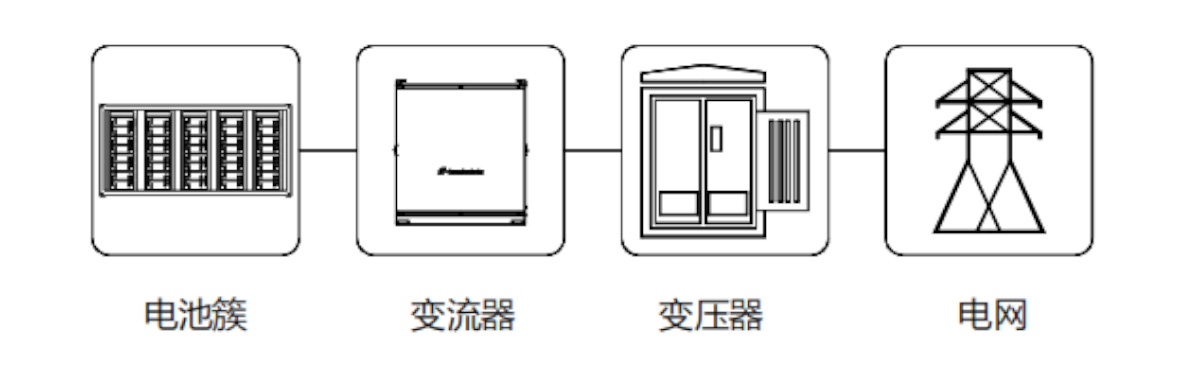

   CSEC-200K\215K-T6901A-E模块化储能变流器为组串式储能变流器，可以将储能电池的直流能量转换为符合电网要求的交流电并馈入电网，也可将交流电能转换成直流电能存入储能电池中。组串式储能变流器的优势是对每一簇电池做到精细管理，提高电池使用效率，延长电池寿命。

特点

超高效率与优质电能

三电平拓扑设计：采用先进三电平电路架构，最高转换效率达99.0% ，大幅降低电能转换损耗，提升储能系统整体收益；同时优化电能质量，总谐波失真（THD）<3%，满足电网并网对电能稳定性的严苛要求。

灵活扩展与快速响应

多模块并联能力：支持多台设备并联运行，可根据储能项目容量需求灵活扩容，适配从数百 kWh 到数 MWh 级的不同规模项目；

高频场景适配：兼容1C 调频应用场景，结合支持的 IEC61850、GOOSE 协议，实现ms 级响应速度，可快速参与电网调频、调峰等辅助服务，保障电网频率稳定。

   多元控制与电网支撑

丰富控制模式：支持恒压（CV）、恒流（CC）、恒功率（CP） 三种核心控制模式，可根据储能系统运行需求（如电池充电、电网补能）灵活切换；

电网故障应对：具备高低电压穿越（高低穿）、黑启动功能，在电网电压波动或断电时，能维持系统稳定或快速恢复供电，提升电网韧性。

强环境适应性

高等级防护与防腐：整机防护等级达IP66，可抵御户外雨水、灰尘侵袭；同时具备C5 防腐等级，能适应沿海高盐雾、工业高污染等复杂环境，适配露天或恶劣场地安装。

宽温稳定运行：工作环境温度范围覆盖 **-30°C~+60°C**，可在北方严寒、南方高温等不同气候带稳定运行，无需额外温控改造，降低项目成本。

智能管理与运维

集成电池管理：内置级电池管理功能，可对电池进行均衡变流、健康状态（SOH）管理，延缓电池衰减，延长电池使用寿命，保障储能系统长期可靠性；

云平台监控：支持接入阿特斯云管理平台，实现 PCS 运行参数（功率、电压、效率）与电池状态的可视化监控，支持在线故障预警与远程调度，减少现场运维工作量。

   安全防护保障

配备DC 反极性保护、浪涌保护等多重安全功能，可有效规避直流侧接线错误、电网浪涌冲击等风险；

采用专用储能连接器，提升直流侧连接的安全性与稳定性，降低接触故障概率。

应用场景

   大型储能电站

作为电网侧独立储能电站的核心设备，参与电网调峰调频，提升电网稳定性和可再生能源消纳能力。

工商业储能系统

适用于高耗能工厂、园区微电网，实现削峰填谷、需量管理，显著降低用电成本，并可提供应急备用电源。

   风光储一体化项目

与光伏电站、风电场配套，平滑可再生能源发电波动，减少弃风弃光，实现稳定并网和能量时移。

   电网辅助服务

凭借毫秒级响应能力和支持IEC61850等协议，为电网提供快速调频、无功支持、黑启动等高级辅助服务。

   高海拔与严苛环境

IP66防护等级和宽温设计，使其适用于高原、沿海、高温、高湿等复杂环境下的可靠运行。

该产品以其高功率（200-215kW）、高电压（690V）、高效率和高智能的特点，主要服务于对系统规模、响应速度和控制精度有较高要求的大型储能应用场景。

参数
