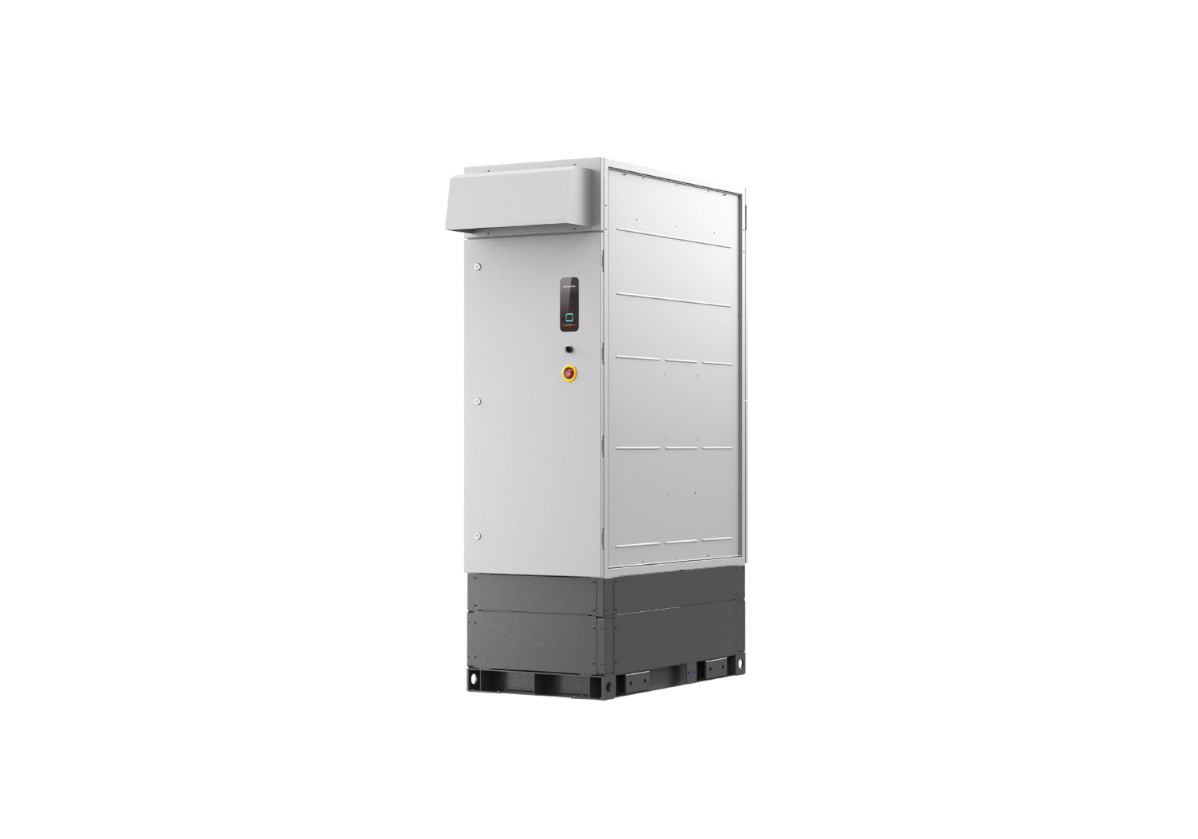

一、产品定位
SG1100UD 模块化逆变器是1.1MW 功率等级光伏核心设备，专为适配各类光伏电站场景、优化全生命周期成本、保障系统安全稳定运行而设计，凭借模块化创新与先进技术，成为推动光伏电站高效化、智能化发展的关键装备。

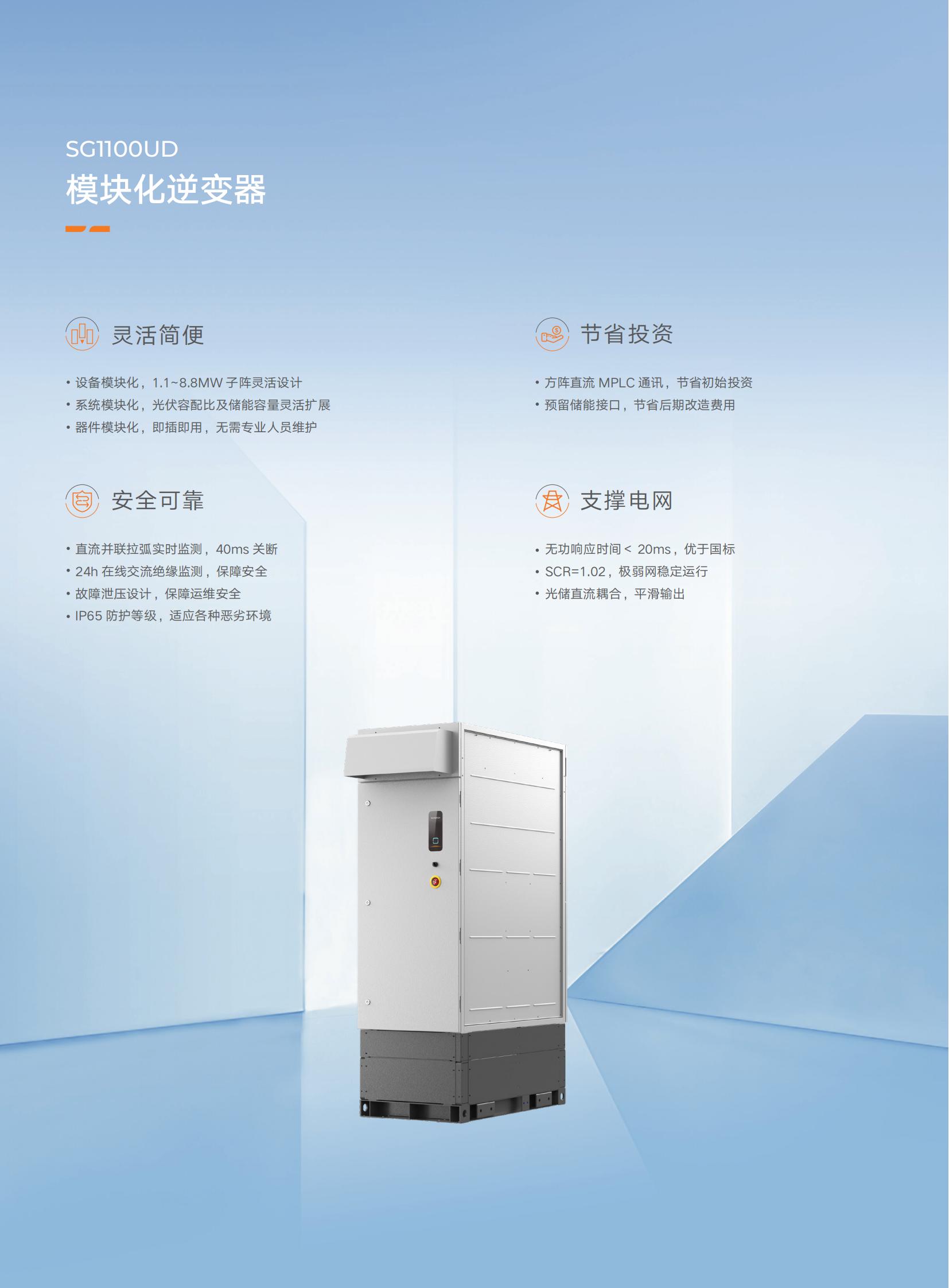

二、核心优势
1. 设计层面：“1+X” 全维度模块化架构
采用 “1+X” 全维度模块化架构，实现多维度灵活配置：
设备模块化：支持 1.1-8.8MW 子阵灵活组合，适配小型分布式、大型集中式及复杂地形电站；
系统模块化：可按需调整光伏容配比与储能容量，满足不同场景电力需求；
器件模块化：实现即插即用，无需专业人员即可快速更换故障模块，大幅提升运维效率。
2. 成本控制：全周期经济性优化
3. 安全性能：全方位防护保障
4. 电网适配：强支撑能力提升稳定性
无功响应时间＜20ms，优于国标要求，可快速稳定电网电压；
支持 SCR=1.02 极弱网运行，解决偏远地区供电难题；
通过光储直流耦合技术实现电力平滑输出，减少光伏间歇性对电网的影响，提升电能质量。
三、产品简介

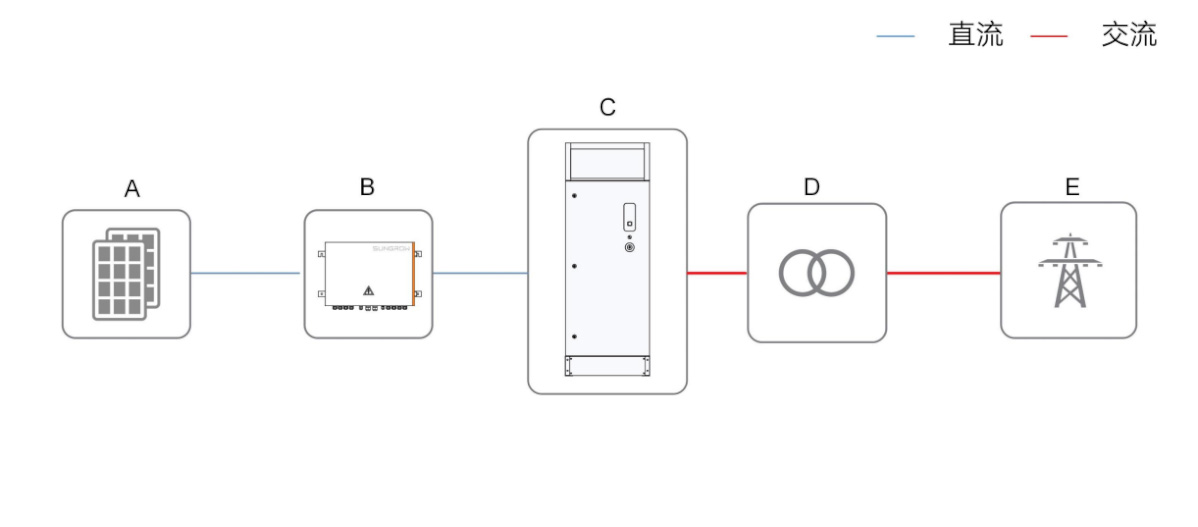

光伏逆变器和变压器、配电柜及监控单元组成整体解决方案，光伏逆变器将光伏阵列产生的直流电转化为交流电，并且通过变压器将此交流电馈入电网。
| 序号 | 名称 | 说明 |
|---|
| A | 光伏阵列 | 单晶硅、多晶硅、不需要接地的薄膜电池。 |
| B | 智能光伏汇流箱 | 将多路光伏阵列汇流后输出。 |
| C | 光伏逆变器 | 将来自光伏阵列的直流电转换为低压交流电。 |
| D | 变压器 | 将逆变单元输出的低压交流电转换为中压交流电。 |
| E | 电网 | — |
四、内外部主要设备

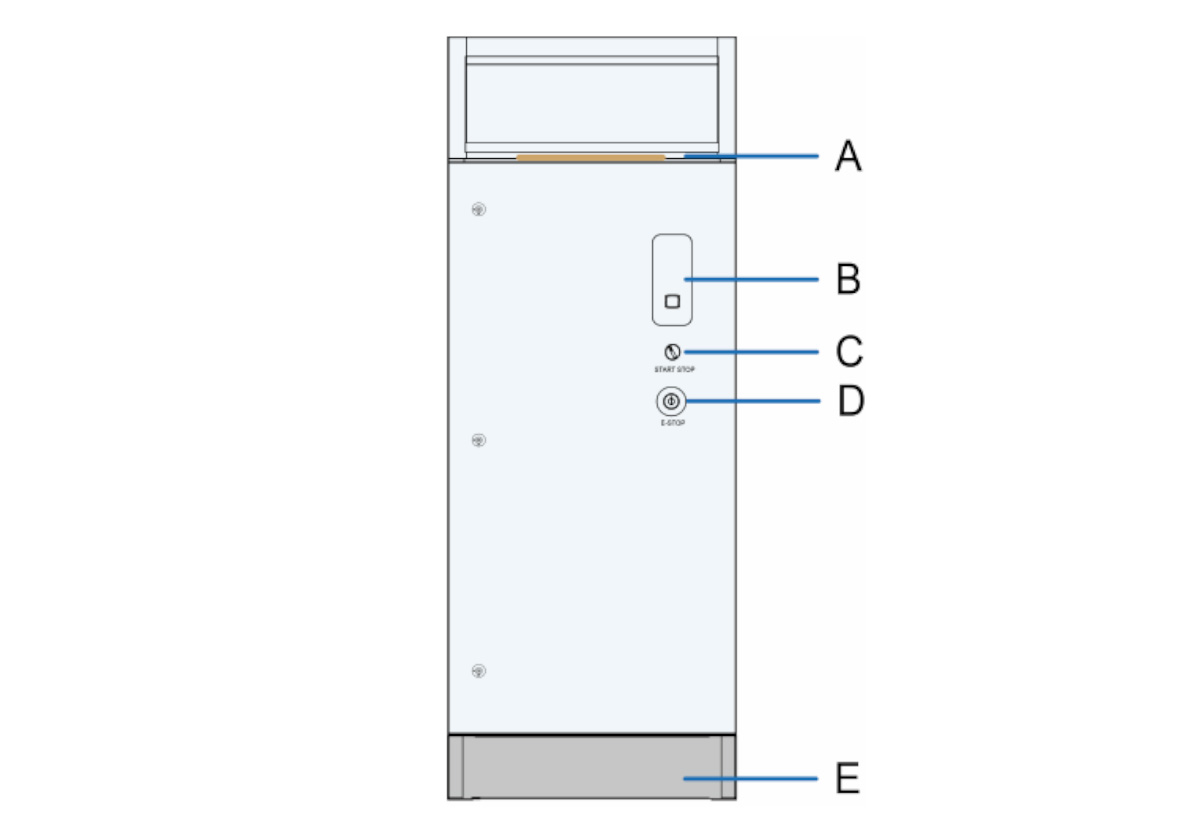

1.1、逆变单元外观如图所示。
| 编号 | 名称 |
|---|
| A | 顶部进风口 |
| B | 指示灯面板 |
| C | 启停旋钮 |
| D | 紧急停机按钮（发生紧急情况时按下可断开交流断路器和直流负荷开关） |
| E | 底座 |

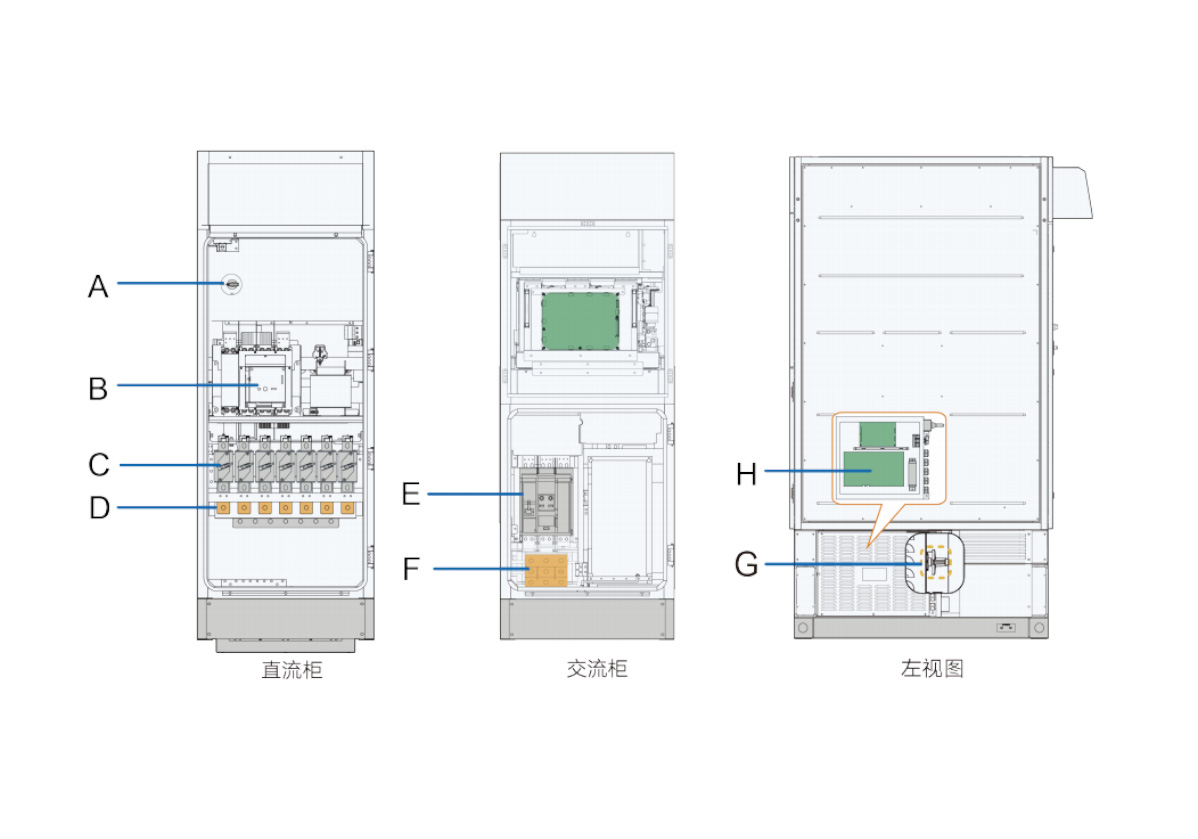

1.2、逆变单元内部如图所示。
| 编号 | 名称 | 说明 |
|---|
| A | 维护开关 QS2 | 维护、检修前断开。 |
| B | 直流负荷开关 QS1 | 控制光伏逆变器直流侧通断。 |
| C | 直流侧熔丝 | — |
| D | 直流侧接线铜排 | — |
| E | 交流断路器 QF1 | 控制光伏逆变器交流侧通断。 |
| F | 交流侧接线铜排 | — |
| G | 维护开关 QS3 | 维护、检修前断开。 |
| H | 智能单元板 | — |
四、SG1100UD 模块化逆变器参数表
| 类别 | 具体参数 | 数值 / 说明 |
|---|
| 产品型号 | - | SC1100UD |
| 输入直流 | 最大输入电压 | 1500V |
| 最小输入电压 / 启动电压 | 895 V / 905 V |
| MPPT 电压范围 | 895 V - 1500 V |
| MPPT 数量 | 1 |
| 最大直流输入数量 | 5（7 可选） |
| 最大工作电流 | 1435 A |
| 最大直流输入短路电流 | 3528 A |
| 输出交流 | 额定输出功率 | 11000 kW |
| 最大输出功率 | 1265 kW |
| 最大输出视在功率 | 1265 kVA |
| 最大输出电流 | 1160 A |
| 额定电网电压 | 538 V - 693 V |
| 电网电压范围 | 50 Hz / 45 Hz - 55 Hz |
| 额定电网频率 / 电网频率范围 | < 1.5 %（额定功率下） |
| 总电流波形畸变率 | < 0.5 % 额定输出电流 |
| 直流分量 | > 0.99 / 0.8 超前 - 0.8 滞后 |
| 功率因数（额定功率下）/ 功率因数可调范围 | 3 / 3 |
| 馈电相数 / 输出端相数 | — |
| 效率 | 最大效率 | ≥ 99.02 % |
| 中国效率 | ≥ 98.55 % |
| 保护 | 交 / 直流过压保护 | 具备 |
| 交 / 直流过流保护 | 具备 |
| 交 / 直流防雷保护 | 具备 |
| 电网监测 / 接地故障保护 | 具备 / 具备 |
| 绝缘检测 | 具备 |
| 过热保护 | 具备 |
| 其他功能 | PID 防护 / PID 修复 | 具备 / 选配 |
| 夜间 SVG 功能 | 选配 |
| 夜间休眠模式 | 具备 |
| 交流侧直接并机 | 具备 |
| 软开、关机 | 具备 |
| 通用参数 | 尺寸（宽 * 高 * 深）* | 700 mm * 2290 mm * 1525 mm |
| 重量 * | 900 kg |
| 防护等级 | IP65 |
| 夜间损耗 | < 200 W |
| 冷却方式 | 智能强制风冷 |
| 工作温度范围 ** | -35 ℃ - 60 ℃ |
| 工作湿度范围 | 0 % - 100 % |
| 最高工作海拔 | 5000m（> 3000m 降额） |
| 通讯接口 | 标准: RS485、以太网 |
| 符合标准 | IEC 62109-1, IEC 62109-2, IEC 61727, IEC 62116, NB/T 32004, GB/T 37408 |
五、主要应用场景
1.大型地面光伏电站
集中式大规模发电：在沙漠、戈壁等广袤地区，土地资源丰富且光照充足，适合建设大型集中式地面光伏电站。SG1100UD 模块化逆变器的 1 + X 模块化设计，能轻松适配从 1.1MW 到 8.8MW 的子阵规模，满足不同容量电站的需求 。例如在我国西部的大型光伏基地，通过大量部署该逆变器，将太阳能高效转化为电能，并借助其强大的电网支撑能力，如快速无功响应（无功响应时间小于 20ms），保障电能稳定输送至电网。
应对复杂环境：这类电站往往处于气候条件恶劣的区域，如高温、高海拔等。SG1100UD 能在 45℃高温下满功率运行，工作温度范围可达 -35℃至 60℃，最高工作海拔达 5000m（超过 3000m 会降额），且防护等级达到 IP65，可有效防尘、防水、防腐蚀，能在沙尘、暴雨等恶劣环境中长期稳定工作，保障电站的发电效率和可靠性。
2.工商业分布式光伏项目
屋顶光伏发电：在工业园区、大型商业建筑的屋顶，安装分布式光伏系统能有效利用闲置空间，实现自发自用、余电上网，降低企业用电成本。SG1100UD 模块化逆变器具备灵活的配置能力，可根据屋顶面积和用电需求，合理调整光伏系统规模。同时，其具备的夜间休眠模式、低夜间损耗（＜200W）等特性，能进一步降低运营成本。
电力质量保障：工商业场所内存在多种电气设备，对电力质量要求较高。该逆变器的总电流波形畸变率＜1.5% (额定功率下)，能输出高质量电能，减少对企业内部电气设备的干扰。而且其功率因数可调范围为 0.8 超前 - 0.8 滞后，可根据电网需求调节无功功率，维持电网电压稳定，保障企业用电安全和设备正常运行。
3.光储一体化项目
平滑电力输出：在一些对电力稳定性要求极高的场景，如海岛、偏远山区等，将光伏发电与储能系统相结合是解决供电问题的有效方式。SG1100UD 支持光储直流耦合技术，可实现光伏与储能的协同工作，平滑输出电力，有效减少光伏发电的波动性和间歇性。当光照充足时，多余电能可储存至电池；光照不足或用电高峰时，储能系统释放电能，保障电力的稳定供应 。
提升能源利用效率：在城市中的光储一体化充电站等项目中，该逆变器能配合储能设备，在用电低谷时储存电能，在用电高峰时释放，实现电能的削峰填谷，提升能源利用效率，降低用电成本，同时也减轻了电网的供电压力。
