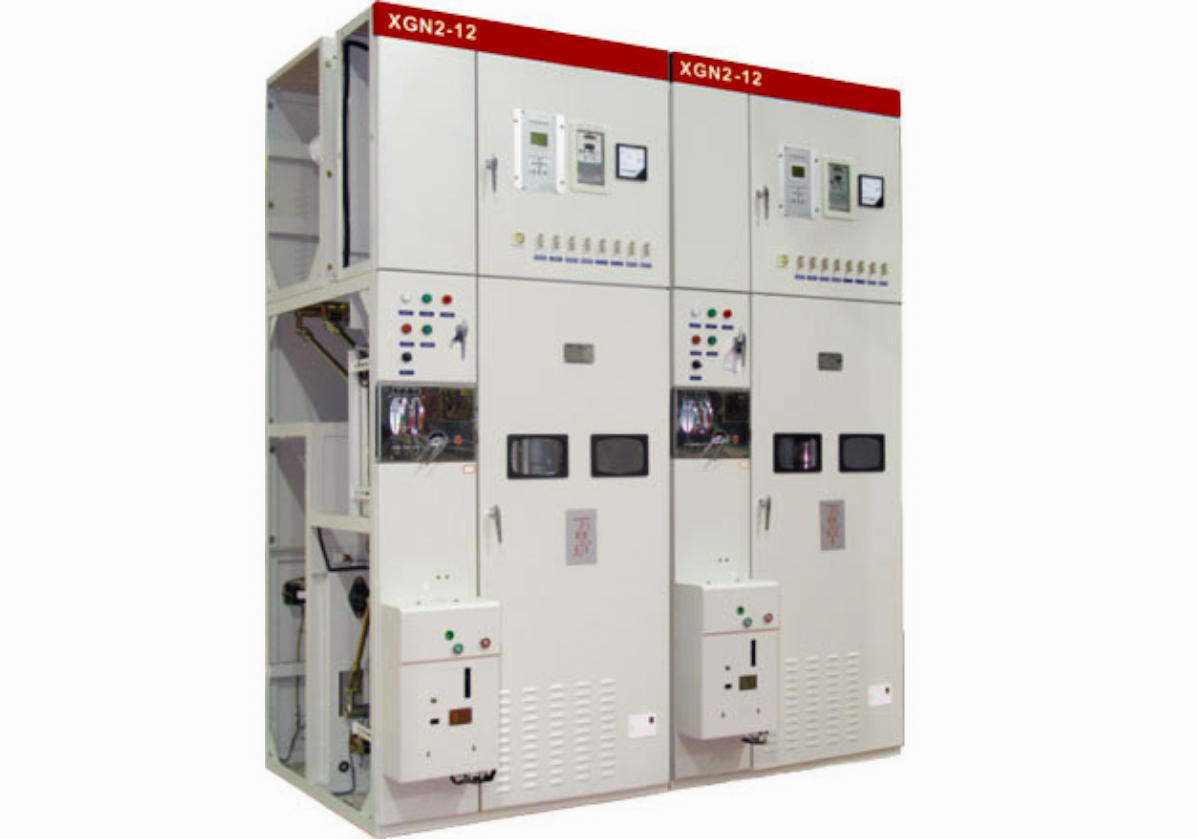

XGN2-12(Z) 箱式固定交流金属封闭开关设备 (简称“开关设备”)，适用于额定电压为3.6~12kV、50Hz，额定电630A~3150A三相交流单母线、双母线、单母线带旁路系统，作为接受和分配电能之用。可满足各种类型发电厂、变电站 (所) 及工矿企业的使用要求。
本产品符合国家标准GB3906《3~35kV交流金属封闭开关设备》、IEC60298《交流金属封闭开关设备和控制设备》、DL/T402、DL/T404标准，达到“五防”闭锁要求。
开关设备的外壳选用进口敷铝锌薄钢板，经CNC机 床加工，并采取多重折边工艺。这样使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由采用多重折边工艺，使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装结构，用拉铆螺母和高强度的螺栓联接而成。这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。
一、型号对照表
X：表示 箱式开关设备
G：表示 固定式（与“手车式”相对，所有主元件都是固定安装的，检修时需要停电）
N：表示 户内 使用
2：表示 设计序号（即第2代设计）
12：表示 额定电压 为 12kV（其最高工作电压为 12kV）
(Z)：表示 带真空断路器（这是区别于早期产气式、压气式断路器的重要标志）有些厂家也会用 (F) 表示带负荷开关，或用 (F-R) 表示带负荷开关-熔断器组合电器。
因此，XGN2-12(Z) 可以理解为：“额定电压12kV、第二代设计、户内使用的、固定式安装的、主开关为真空断路器的金属封闭开关柜”。
二、主要结构特点
1. 固定式结构：断路器、隔离开关、互感器等主要电器元件都固定安装在柜体的框架上。这与KYN28A-12等主流手车式开关柜（断路器可以拉出柜外检修）有本质区别。
2. 金属封闭：外壳和各功能隔室均由接地金属板制成，安全可靠。
3. 隔室划分：柜体通常分为四个互相隔离的隔室：
◦ 母线室：位于柜体后上部，安装主母线。
◦ 断路器室：位于柜体中部，固定安装真空断路器。
◦ 电缆室：位于柜体后下部，用于连接进出线电缆，也是安装电流互感器、接地开关、避雷器等元件的空间。
◦ 继电器仪表室：位于柜体前上部，安装继电保护装置、仪表、信号灯、操作开关等二次设备。
4. 压力释放通道：柜顶设有压力释放装置。如果柜内发生故障电弧，高温高压气体能通过预设的通道向上排出，确保操作人员的安全。
5. 机械联锁：具有完善的“五防”联锁功能，通过机械装置确保操作顺序和安全，防止误操作。
◦ 防止误分、误合断路器。
◦ 防止带负荷分、合隔离开关。
◦ 防止接地开关处于闭合位置时关合断路器。
◦ 防止误入带电间隔。
◦ 防止带电合接地开关。
三、主要技术参数
| 参数名称 | 典型参数值 | 说明与注释 |
|---|
| 额定电压 | 12 kV | 系统的标称电压等级 |
| 额定频率 | 50 Hz | 中国电网标准频率 |
| 额定电流 | 630A, 1250A, 1600A, 2000A, 2500A, 3150A | 主回路长期允许通过的最大工作电流，可根据需求选择不同规格 |
| 额定短路开断电流 | 20kA, 25kA, 31.5kA, 40kA | 衡量断路器性能的关键参数。指断路器能够切断的最大短路电流值。 |
| 额定短时耐受电流 | 20kA/4s, 25kA/4s, 31.5kA/4s | 衡量柜体动热稳定性的关键参数。指开关设备在指定时间（通常为4秒）内能承受的短路电流热效应。 |
| 额定峰值耐受电流 | 50kA, 63kA, 80kA, 100kA | 指开关设备能承受的短路电流峰值，考验设备的机械强度（动稳定）。 |
| 工频耐受电压 | 42 kV (对地、相间)
48 kV (隔离断口) | 历时1分钟的耐压试验值，考核主回路对地、相间及断口间的绝缘强度。 |
| 雷电冲击耐受电压 | 75 kV (对地、相间)
85 kV (隔离断口) | 考核设备承受操作过电压或雷电过电压的绝缘强度。 |
| 防护等级 | IP2X | 外壳防护等级，表示能防止直径大于12.5mm的固体异物（如手指）进入柜内。 |
五、常见应用场合
尽管有缺点，但由于其经济性，XGN2-12(Z) 仍在许多对供电连续性要求不极高的场合中广泛应用：
工矿企业的配电室
小区、建筑物的10kV变电站
开闭所
作为电网的终端配电设备
