概述

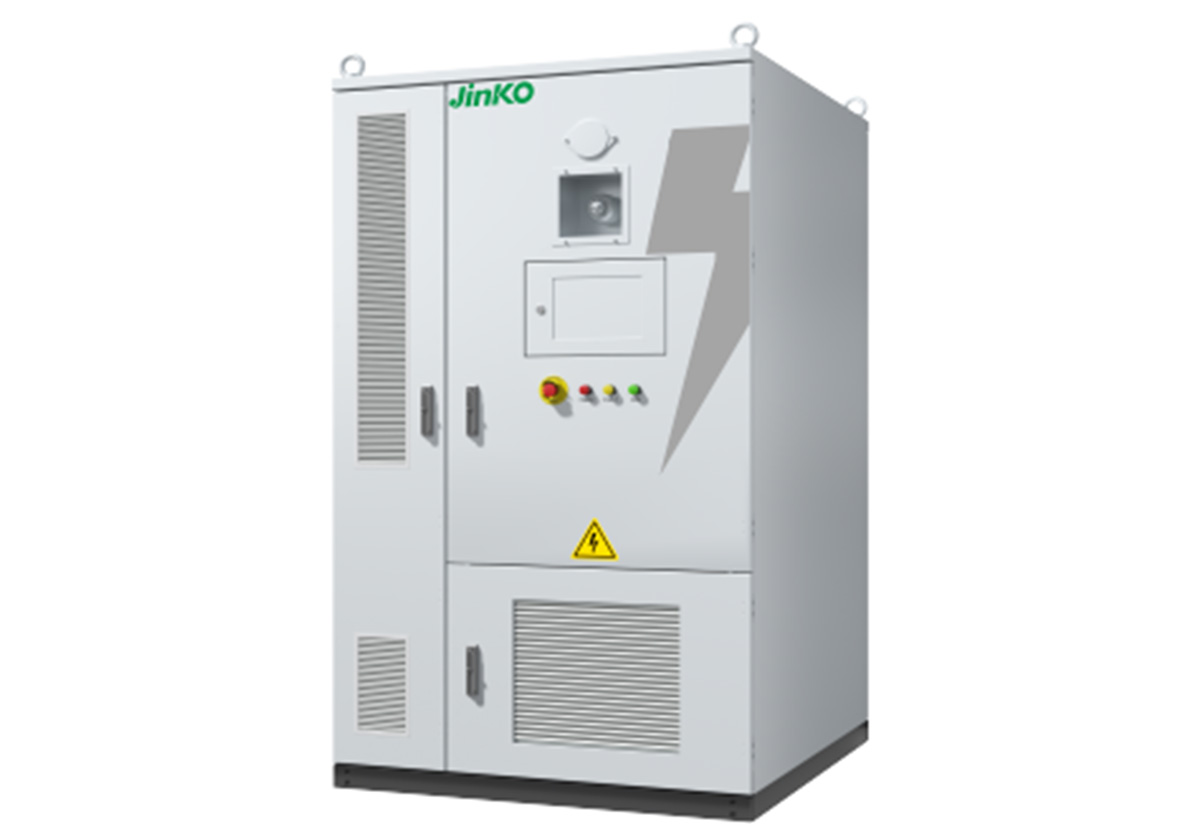

这款液冷户外一体柜，是集电池模组、BMS（电池管理系统）、PCS（储能变流器）、消防等设备于一体的 1000V 级储能系统解决方案，为用户提供高效、可靠、智能的储能服务。

特点

灵活部署：

采用All - in - one 设计，集成 PCS 等设备，减少了运输环节中不同设备的分散运输成本，也降低了现场安装时的复杂程度与成本，便于快速部署。具备灵活多机扩展能力，基于模块化设计，支持多机并联，可根据实际储能需求，从单柜 215kWh 的储能容量灵活拓展，满足不同规模的储能项目要求。

安全可靠：

实现智能监控和联动，通过对电池状态、运行参数等的实时监测，确保系统运行的安全性，及时发现并处理潜在故障。配置温感传感器搭配被动消防，当检测到温度异常等热失控风险时，能快速启动消防措施，抑制热失控的发生与蔓延，保障系统安全。

智能液冷：

采用非均布流道设计，可有效降低电芯之间的温差。在储能系统运行过程中，电芯产热不同，该设计能让冷却液更合理地分配，使各电芯温度更均匀，提升电池使用寿命与系统稳定性。拥有多种液冷控制模式，可根据实际运行工况，智能调整液冷系统的工作状态，降低系统功耗，提高能源利用效率。

智能便捷：

支持远程升级，无需到现场即可对系统软件等进行更新维护，提升了运维的便利性与效率。基于云的监控和操作平台，支持多台设备访问，用户可通过网络随时随地查看系统运行状态、进行操作管理，实现智能化运维。

系统架构

系统主要由电池、PCS、BMS等部分组成。电池部分包含多个 PACK，每个 PACK 配备 PACK BMS，用于监测单个 PACK 的状态；整体由 BMS 进行统一管理，实现本地控制。PCS（储能变流器）负责实现直流电能与交流电能的相互转换，将电池的直流电转换为交流电并入电网，或从电网吸收交流电转换为直流电储存到电池中。

应用场景

削峰填谷：在电网负荷高峰时段，系统放电，降低负荷高峰；在负荷低谷时段，系统充电，填补负荷低谷，优化电网负荷曲线，提升电网运行效率。

备电：在电网断电时，为负载供电，保障关键设备的电力供应；也可在无电地区作为备电使用，满足基本用电需求。

提高用电系统稳定性：增强新能源发电（如光伏、风电）的稳定性、连续性和可控性。新能源发电具有间歇性和波动性，该储能系统可在新能源发电过剩时储存电能，发电不足时释放电能，平滑新能源出力，保障用电系统稳定。

优化可再生能源利用率：最大限度利用光伏等可再生能源发电，将多余的电力储存起来，支持夜晚等无发电时段使用，提升可再生能源的消纳水平。

峰谷套利：通过使用不同时间段的峰谷电价进行套利受益，在低谷电价时段充电，高峰电价时段放电，利用电价差获取经济收益。

降低成本：在用电需求高峰时放电，减少从电网购买高价电的支出，降低电费成本。

参数

系统参数

环境适应能力：环境温度适应范围为 - 20℃～50℃，大于 45℃时会降频运行；环境湿度≤95% RH 且无凝露；海拔高度≤2000m，大于 2000m 时降额运行。防护等级达到 IP54，能有效防尘、防水，适应户外复杂环境；消防方式为 PACK 级，包含被动消防、烟感、温感、可燃气体探测等，多维度保障消防安全；防腐等级为 C3 - M；通信支持 RS485、CAN、以太网等多种方式；噪声等级＜75dB；外形尺寸为 1300×1300×2300mm，重量约 2800kg。

电池参数

电池类型为 LFP 3.2V/280Ah（磷酸铁锂电池），最大充放电功率为 0.5P；电芯组合方式为 1P240S；PACK 数量为 5 个；额定能量 215kWh，额定电压 768V，电压范围 672V～864V；冷却方式为液冷，能高效带走电池运行产生的热量；循环寿命可达 6000 次，保障长期稳定使用。

交流侧参数

额定交流功率 100kW，额定电压 400Vac，接线方式为三相三线，额定频率 50Hz，总电流波形畸变率＜3%；冷却方式为智能强制风冷，保障交流侧设备的散热需求。
